橋式起重機是橫架于車間、倉庫和料場上空進行物料吊運的起重設備。由于它的兩端坐落在高大的水泥柱或者金屬支架上，形狀似橋。橋式起重機的橋架沿鋪設在兩側 高架上的軌道縱向運行，可以充分利用橋架下面的空間吊運物料，不受地面設備的阻礙。它是使用范圍廣、數量多的一種起重機械。

橋式起重機一般由橋架（又稱大車）。提升機構、小車、大車移行機構，操縱室，小車導電裝置（輔助滑線），起重機總電源導電裝置（主滑線）等部分組成。


橋架

橋架是橋式起重機的基本構件，它由主梁、端梁、走臺等部分組成。主梁跨架在跨間上空，有箱形、析架、腹板、圓管等結構形式。主梁兩端連有端梁，在兩主梁外側 安有走臺，設有安-全欄桿。在駕駛室一側的走臺上裝有大車移行機構，在另一側走臺上裝有往小車電氣設備供電的裝置，即輔助滑線。在主梁上方鋪有導軌，供小車移動。整個橋式起重機在大車移動機構拖動下，沿車間長度方向的導軌上移動。大車移行機構

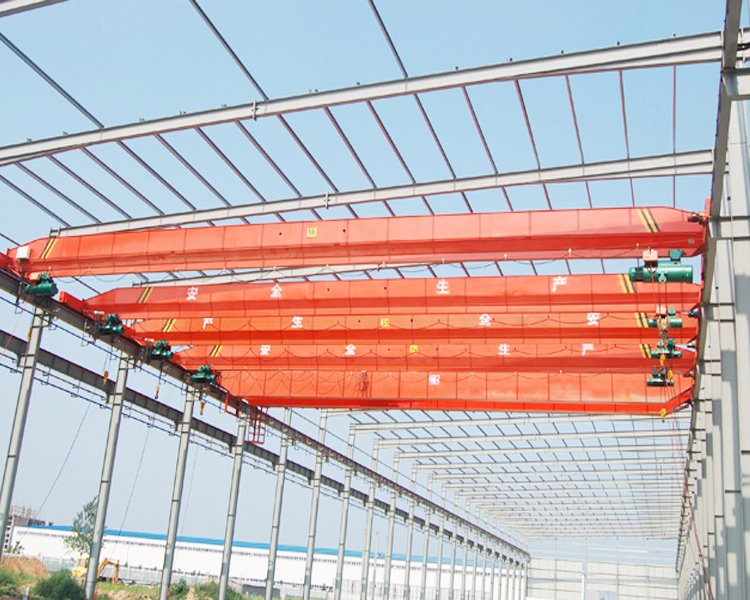

大車移行機構由大車拖動電動機、傳動軸、減速器、車輪及制動器等部件構成，驅動方式有集中驅動與分別驅動兩種。如圖1所示。

小車移行機構

小車安放在橋架導軌上，可順著車間的寬度方向移動。小車主要由鋼板焊接而成，由小車架以及其上的小車移行機構和提升機構等組成。

小車移行機構由小車電動機、制動器、聯軸節、減速器及車輪等組成。小車電動機經減速器驅動小車主動輪，拖動小車沿導軌移動，由于小車主動輪相距較近，故由一臺電動機驅動。

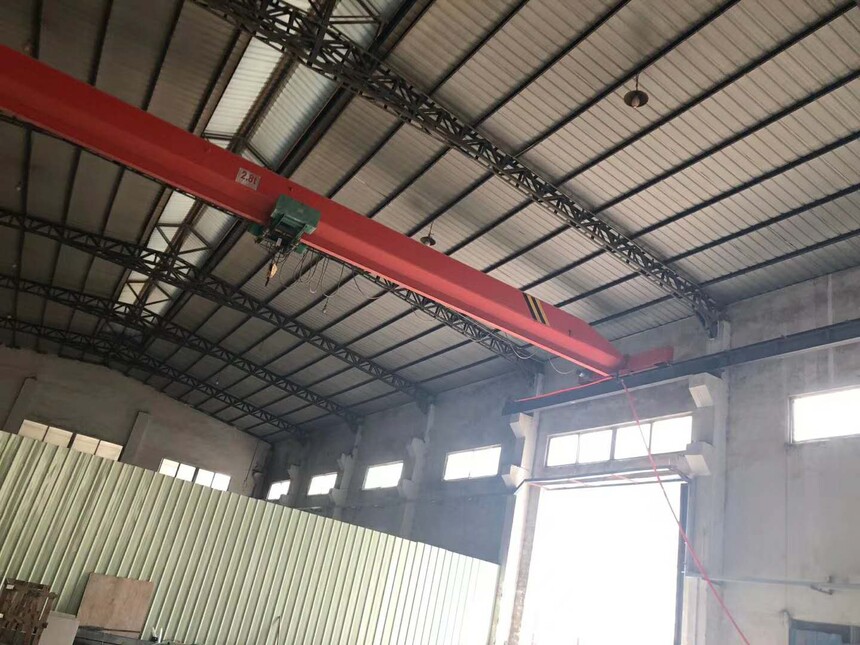

小車移行機構的傳動形式有兩種：一種是減速箱在兩個主動輪中間；另一種是減速箱裝在小車的一側。減速箱裝在兩個主動輪中間，使傳動軸所承受的扭矩比較均勻；減速箱裝在小車的一側，使安裝與維修比較方便。如圖2所示。

提升機構

提升機構由提升電動機、減速器、卷筒、制動器等組成。提升電動機經聯軸器、制動輪與減速器連接，減速器的輸出軸與纏繞鋼絲繩的卷筒相連接，鋼絲繩的另一端裝吊鉤，當卷筒轉動時，吊鉤.隨鋼絲繩在卷筒上的纏繞或放開而上升或下降。對于起重量在15及以上的起重機，備有兩套提升機構，即主鉤與副鉤。

由此可知，重物在吊鉤上隨著卷筒的旋轉獲得上下運動；隨著小車在車間寬度方向獲得左右運動，并能隨大車在車間長度方向做前后運動。這樣.可實現重物在垂直、橫向、縱向三個方向的運動，把重物移至車間任意位置，完成起重運輸任務。
